1.8°60mm兩相混合式閉環步進電機
1.8° 60MM (NEMA24)2PHASE HYBRID SERVO STEPPER MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
步距角 Step Angle | 1.8° |
溫升 Temperature Rise | 85°Cmax |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | B |
電氣強度 Dielectric Strength | 500VAC for 1 minute |
徑向間隙 Shaft Radial Play | 0.02Max.(450g) |
軸向間隙 Shaft Axial Play | 0.06Max.(450g) |
最大徑向壓力 Max.radial force | 28N(20mm from the flange) |
最大軸向壓力 Max.axial force | 15N |
電機規格
Electrical Specifications
型號 Model No | 步距角 Step Angle | 機身 Model Length | 電流 Current phase | 電阻 Resistance phase | 電感 Inductance phase | 靜扭矩 Holding Torque | 轉子慣量 Rotor Inertia | 定位扭矩 Dentent Torque | 引出線 Number of Leads | 重量 Weight |
| (°) | mm | A | Ω | mH | N.M | g.cm2 | g.cm | NO. | g | |
| S60BYGH57-300A4-S1000 | 1.8 | 57 | 3.0 | 0.8 | 2.4 | 1.5 | 350 | 700 | 4 | 580 |
| S60BYGH76-4204A-S1000 | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 2.0 | 680 | 900 | 4 | 1200 |
| S60BYGH88-400A4-S1000 | 1.8 | 88 | 4.0 | 0.8 | 3.5 | 2.3 | 780 | 1000 | 4 | 1400 |
| S60BYGH100-420A4-51000 | 1.8 | 100 | 4.2 | 0.8 | 3.0 | 3.2 | 1200 | 1100 | 4 | 1600 |

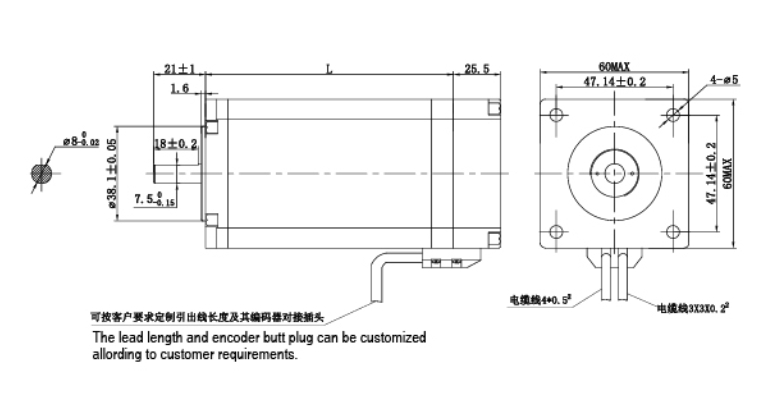

電機外形尺寸
Dimensions
單位
Unit=mm

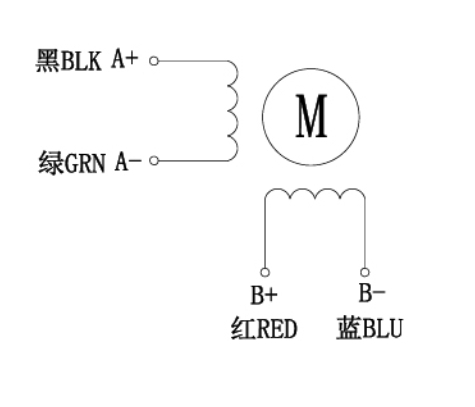

接線圖
Wiring Diagram
