S42BL直流無刷減速電機
S42BL BRUSHLESS GEAR MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
繞組方式 Winding Type | 星形 star |
霍爾角度 Hall Effectangle | 120° |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | B |
電氣強度 Dielectric Strength | 700VAC for 1 minute |
IP等級 Class of lP | 30 |
電機規格
Electrical Specifications
型號 Model | S42BL41-230 | S42BL61-230 | S42BL81-230 | S42BL101-230 |
極數 Number of poles | 8 | 8 | 8 | 8 |
相數 Number of phases | 3 | 3 | 3 | 3 |
額定電壓 Nominal voltage VDC | 24 | 24 | 24 | 24 |
額定轉速 Rated speed RPM | 4000 | 4000 | 4000 | 4000 |
額定扭矩 Rated torque N-M | 0.0625 | 0.125 | 0.185 | 0.25 |
額定電流 Rated current Amps | 1.8 | 3.5 | 5.2 | 6.6 |
輸出功率 Output power W | 26 | 52 | 78 | 105 |
機身長度 Body length L2 mm | 41 | 61 | 81 | 101 |
傳感器 sensor | 霍爾 Honeywell | |||
產品防護等級 Product Class of lP | IP30 | |||
存儲環境溫度 Storage ambient temperature | -25°C-+70°C | |||
產品表面溫度 Product surface temperature | <80°C | |||
環境濕度 Ambient humidity | 85% RH或以下《無結露) <=85% RH | |||
工作環境 Working environment | 戶外(無陽光直射),無腐蝕氣體,無易燃?xì)怏w,無油霧,無塵埃 No direct sunlight,non-corrosive gas, none flammable gas ,no oil misit,no dust | |||
減速機規格
Gearbox Electrical specification
減速級數 Number of geartrains | 一級 | 二級 |
減速比 Reduction ratio | 3.4.5.7.10. | 15.16.20.25.28.30.35.40.45.50.70.100 |
傳動效率 Transmission efficiency | 85 | 80 |
額定允許負載 Rated tolerance torgue | 5 | 10 |
瞬間允許負載 Max momentary tolerance torque | 10 | 20 |
最大允許徑向負載 Max radial load(N) | 300 | 300 |
最大允許軸向負載 Maxshaft axial load(N) | 100 | 100 |
減速箱長度L1 Length(mm) | 40 | 51 |

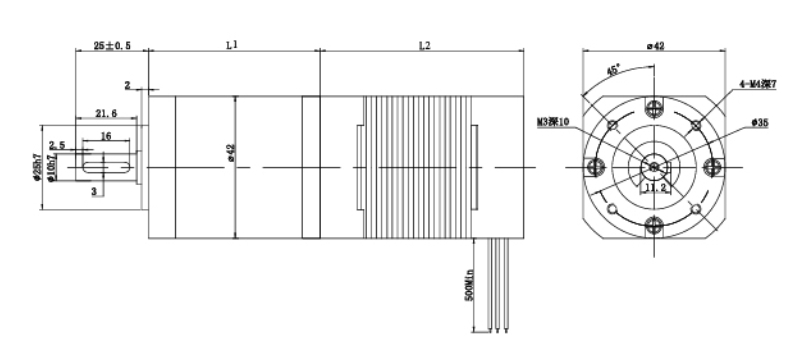

電機外形尺寸
Dimensions
單位
Unit=mm

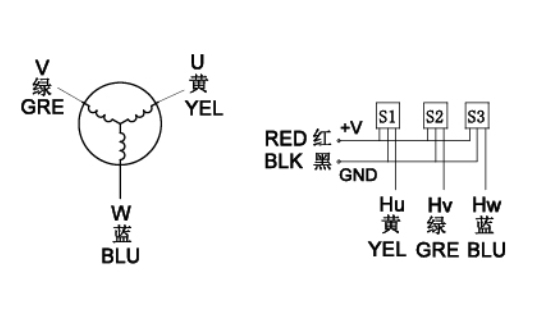

接線圖
Wiring Diagram
