S60BL直流無刷剎車電機
S60BL BRUSHLESS BRAKE MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
繞組方式 Winding Type | 星形 star |
霍爾角度 Hall Effectangle | 120° |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | B |
電氣強度 Dielectric Strength | 700VAC for 1 minute |
IP等級 Class of lP | 30 |
電機規格
Electrical Specifications
型號 Model | S60BL78-430 | S60BL99-430 | S60BL120-430 | S60BL141-430 |
極數 Number of poles | 8 | 8 | 8 | 8 |
相數 Number of phases | 3 | 3 | 3 | 3 |
額定電壓 Nominal voltage VDC | 48 | 48 | 48 | 48 |
額定轉速 Rated speed RPM | 3000 | 3000 | 3000 | 3000 |
額定扭矩 Rated torque N-M | 0.32 | 0.65 | 0.95 | 1.28 |
額定電流 Rated current Amps | 3.3 | 6.5 | 9.5 | 12 |
輸出功率 Output power W | 100 | 200 | 300 | 400 |
傳感器 sensor | 霍爾 Honeywell | |||
| 制動器 Brake | 24V/DC 2Nm | |||
產品防護等級 Product Class of lP | IP30 | |||
存儲環境溫度 Storage ambient temperature | -25°C-+70°C | |||
產品表面溫度 Product surface temperature | <=80°C | |||
環境濕度 Ambient humidity | 85% RH或以下《無結露) <=85% RH | |||
工作環境 Working environment | 戶外(無陽光直射),無腐蝕氣體,無易燃?xì)怏w,無油霧,無塵埃 No direct sunlight,non-corrosive gas, none flammable gas ,no oil misit,no dust | |||

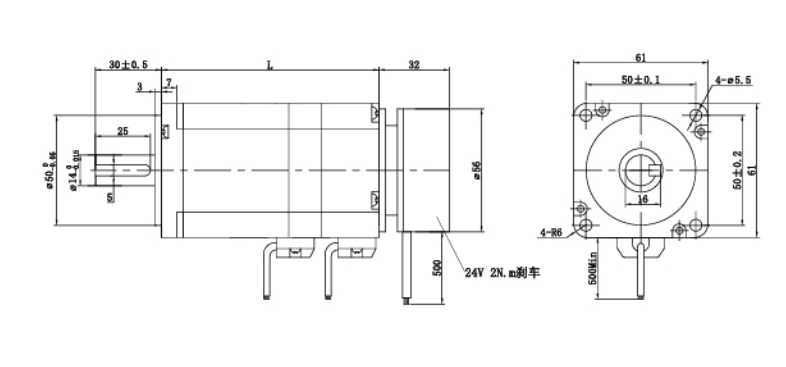

電機外形尺寸
Dimensions
單位
Unit=mm

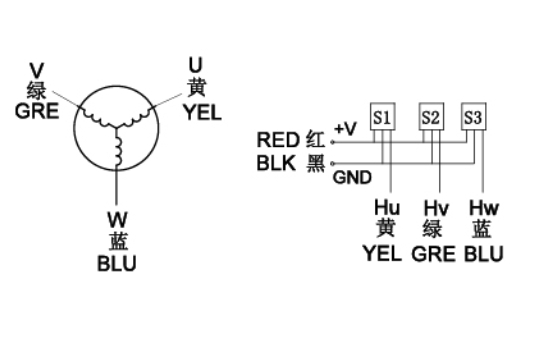

接線圖
Wiring Diagram
