1.8°57mm兩相混合式步進電機

1.8°57MM (NEMA23)2PHASE HYBRID STEPPER MOTOR

基本性能 /Genaral Specification:

項目

ltem

性能

Specifications

步距角

Step Angle

1.8°

溫升

Temperature Rise

85°Cmax

環境溫度

Ambient Temperature

-20°C-+50°C

絕緣電阻

Insulation Resistance

100 MΩMin.500VDC

絕緣等級

Insulation class

B

電氣強度

Dielectric Strength

500VAC for 1 minute

徑向間隙

Shaft Radial Play

0.02Max.(450g)

軸向間隙

Shaft Axial Play

0.08Max.(450g)

最大徑向壓力

Max.radial force

28N(20mm from the flange)

最大軸向壓力

Max.axial force

14N

電機規格

Electrical Specifications

型號 Model No	步距角 Step Angle	機身 Model Length	電流 Current phase	電阻 Resistance phase	電感 Inductance phase	靜扭矩 Holding Torque	轉子慣量 Rotor Inertia	定位扭矩 Dentent Torque	引出線 Number of Leads	重量 Weight
型號 Model No	(°)	mm	A	Ω	mH	N.M	g.cm2	g.cm	NO.	g
S57BYGH41-200A4	1.8	41	2.0	1.2	2.5	0.55	150	250	4	470
S57BYGH56-300A4	1.8	56	3	1.1	3	1	280	350	4	680
S57BYGH78-300A4	1.8	78	3.0	0.5	2.4	1.6	440	600	4	1050
S57BYGH78-400A4	1.8	78	4.0	0.38	1.8	1.6	440	600	4	1050
S57BYGH84-300A4	1.8	84	3.0	0.57	2.5	2.0	530	600	4	1130
S57BYGH84-400A4	1.8	84	4.0	0.7	2.7	2.0	530	1000	4	1130
S57BYGH100-300A4	1.8	100	3.0	0.89	3.4	2.4	680	1100	4	1250
S57BYGH100-420A4	1.8	100	4.2	0.9	3.8	2.2	680	1100	4	1250
S57BYGH112-300A4	1.8	112	3.0	1.6	6.8	2.2	800	1200	4	1400
S57BYGH112-420A4	1.8	112	4.2	0.9	3.8	2.5	800	1200	4	1400

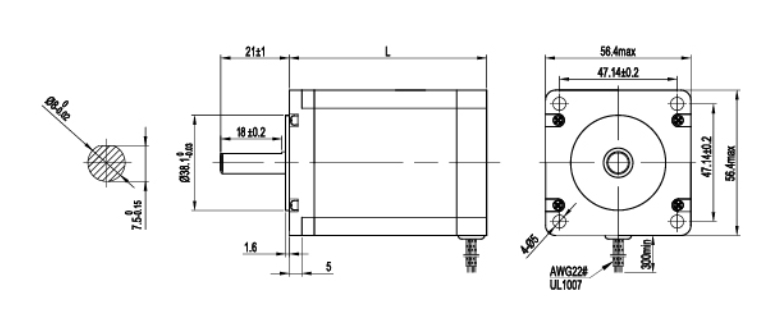

電機外形尺寸

Dimensions

單位

Unit=mm

微信截圖_20240710090038

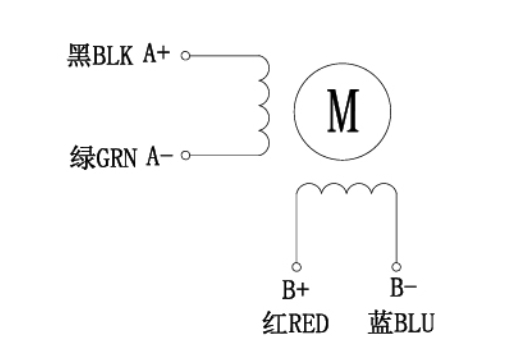

接線圖

Wiring Diagram

微信截圖_20240710090107

常州淞杰電機電器有限公司產品樣本

在線瀏覽(文件較大推薦下載查看)

產品說明產品參數 產品圖冊產品文件
